Nguồn gốc: | Trung Quốc |
---|---|
Hàng hiệu: | SINOVO |
Chứng nhận: | CE/GOST/ISO9001 |
Số mô hình: | XY-1 |
Số lượng đặt hàng tối thiểu: | 1 bộ |
Giá bán: | Negotiation |
chi tiết đóng gói: | Gói thùng carton xuất khẩu quốc tế |
Thời gian giao hàng: | Trên cổ phiếu |
Điều khoản thanh toán: | T/T & L/C |
Khả năng cung cấp: | 30 bộ mỗi tháng |
Độ sâu khoan tối đa: | 100m | Đường kính của lỗ ban đầu: | 110MM |
---|---|---|---|
Đường kính của lỗ cuối cùng: | 75mm | Đường kính thanh khoan: | 42mm |
Góc khoan: | 90 ° - 75 ° | Kích thước tổng thể: | 1640 * 1030 * 1440mm (LXWXH) |
Tốc độ trục chính: | 142, 285, 570 vòng / phút (3 vị trí) | Tổng khối lượng: | 500kg (không bao gồm đơn vị năng lượng) |
Điểm nổi bật: | máy khoan lõi,thiết bị khoan lõi |

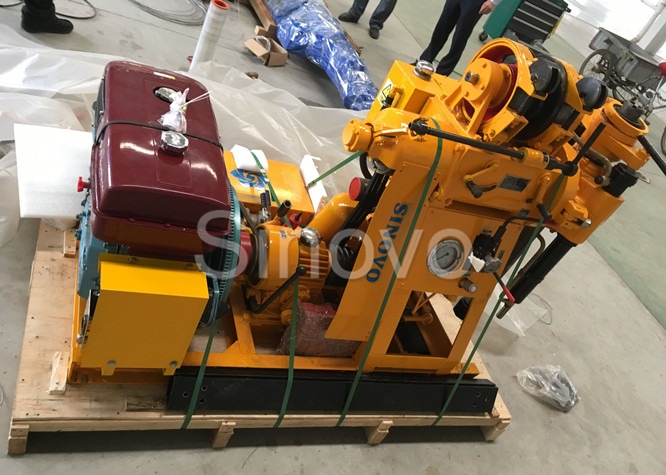

Máy khoan lõi trục chính Sinovo nhỏ để khảo sát đất với độ sâu khoan tối đa 100m

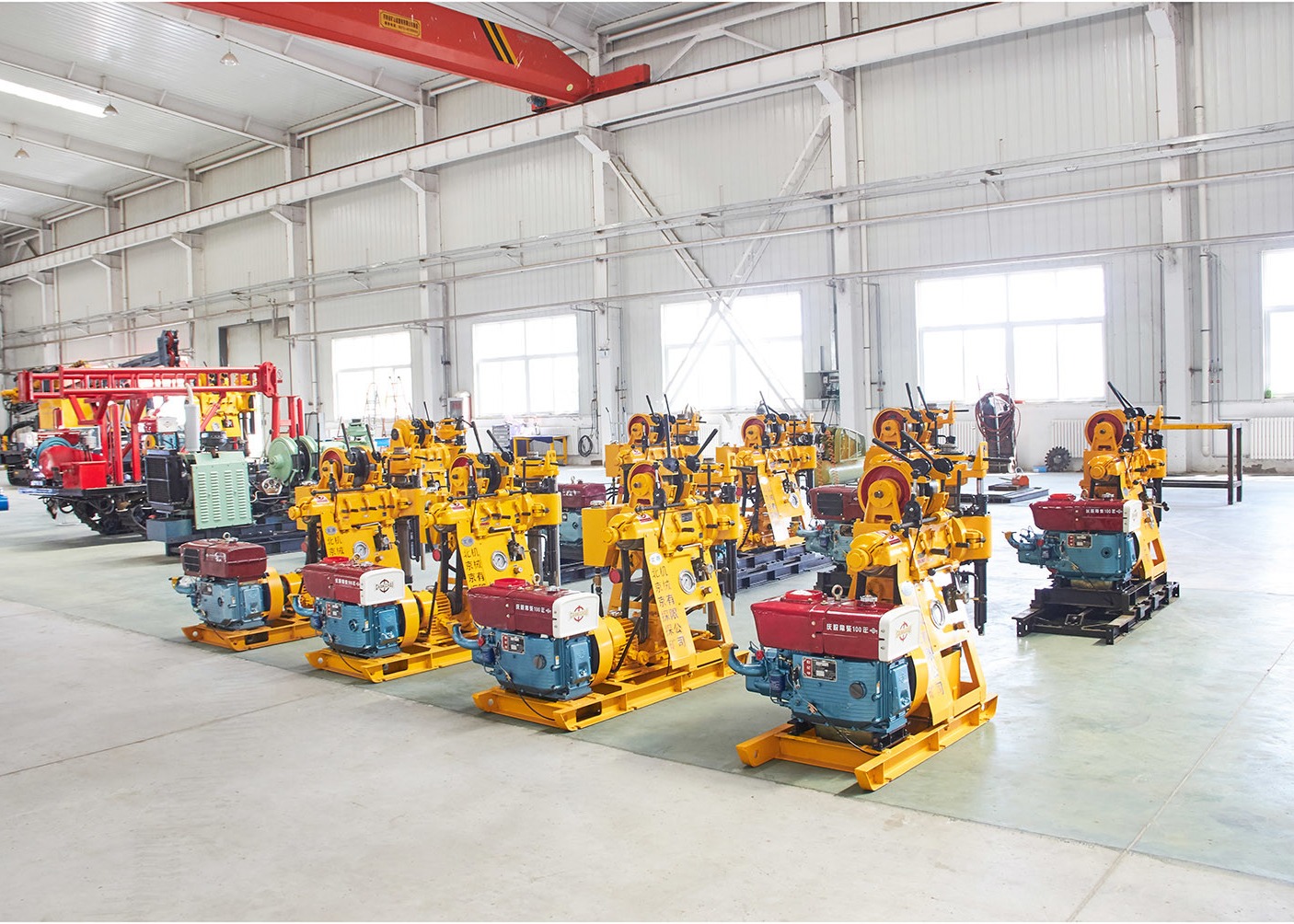

Công ty TNHH Công nghiệp nặng SINOVO tọa lạc tại Khu trình diễn các ngành công nghiệp mới nổi Xianghe, tỉnh Hà Bắc, được tập đoàn SINOVO International Corp ở Bắc Kinh đầu tư 120 triệu NDT vào năm 2010 và chiếm 48000 mét vuông.Công ty chuyên nghiên cứu, phát triển và sản xuất các loại máy thi công đóng cọc như cẩu trục, giàn khoan giếng nước, thiết bị thăm dò địa chất, máy bẻ cọc thủy lực ... và cung cấp các giải pháp chuyên nghiệp cho các thiết bị, phụ kiện xây dựng.Tất cả các sản phẩm đã thông qua chứng chỉ ISO9001: 2000, CE và GOST.

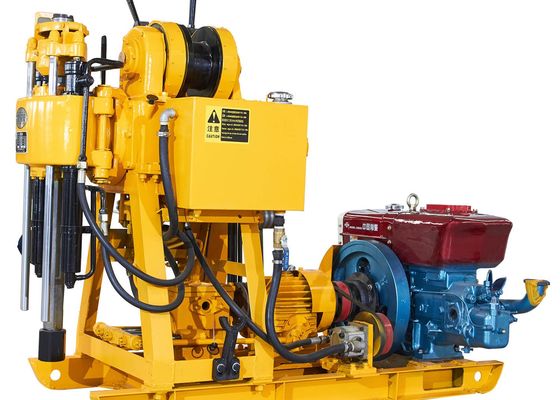

Máy khoan model XY-1 là loại máy khoan nhẹ có nguồn cấp áp lực dầu.
Phạm vi ứng dụng:
1. Thăm dò địa chất, thăm dò địa lý vật lý, thăm dò đường và xây dựng, và lỗ khoan để nổ mìn, v.v.
2. Các bit kim cương, các bit hợp kim cứng và các bit bắn thép có thể được chọn để đáp ứng các lớp khác nhau.
3. Thích hợp cho các lớp đất sét silic từ 2 đến 9 giai đoạn và lớp lót, v.v.
4. Độ sâu khoan danh nghĩa là 100 mét;độ sâu tối đa là 120 mét.Đường kính danh nghĩa của lỗ ban đầu là 110 mm, đường kính lớn nhất của lỗ ban đầu là 130 mm và đường kính của lỗ cuối cùng là 75 mm.Độ sâu khoan phụ thuộc vào các điều kiện khác nhau của địa tầng.
Tính năng của máy khoan:
1. Máy được thiết kế với cơ cấu cấp dầu áp lực giúp nâng cao hiệu quả khoan và giảm bớt lao động thủ công.
2. Mâm cặp trục ngược, với một thanh khoan dẫn động hình lục giác được sử dụng, để việc đặt lại mâm cặp có thể được thực hiện liên tục.Do đó đạt được hiệu quả công việc cao, vận hành thuận tiện, an toàn và đáng tin cậy.
3. Thuận tiện theo dõi tình trạng trong lỗ khoan với một chỉ báo áp suất của đáy lỗ.
4. Máy bơm nước, động cơ diesel và máy khoan được lắp trên cùng một khung để tiết kiệm không gian.
5. Máy khoan có kết cấu nhỏ gọn, kích thước nhỏ, trọng lượng nhẹ và dễ dàng tháo lắp nên thuận tiện di chuyển từ nơi này đến nơi khác và thích hợp cho các ứng dụng ở đồng bằng hoặc miền núi.
6. Là mâm cặp kiểu bi và thanh truyền động, nó có thể hoàn thành quay không ngừng trong khi trục chính trụ lại.
Thông số kỹ thuật:
1. Các thông số cơ bản
Độ sâu khoan tối đa |
100m |
Đường kính của lỗ ban đầu |
110mm |
Đường kính của lỗ cuối cùng |
75mm |
Đường kính của cần khoan |
42mm |
Góc khoan |
90 ° - 75 ° |
Kích thước tổng thể (LXWXH) |
1640 * 1030 * 1440mm |
Tổng trọng lượng (không bao gồm bộ nguồn) |
500kg |
2. Bộ phận quay
Tốc độ trục chính (3 vị trí) |
142, 285, 570 vòng / phút |
Hành trình trục chính |
450mm |
Tối đaáp suất cho ăn |
15kN |
Tối đasức nâng |
25kN |
Tối đatốc độ nâng không tải |
3m / phút |
3. Lưu trữ
Tối đasức nâng (dây đơn) |
10kN |
Tốc độ quay của trống |
55, 110, 220 vòng / phút |
Đường kính của trống |
145mm |
Vận tốc chu vi của trống |
0,42, 0,84, 1,68 m / s |
Đường kính của sợi dây |
9.3mm |
Dung lượng trống |
27m |
Đường kính phanh |
230mm |
Chiều rộng dải phanh |
50mm |
4. Máy bơm nước
Kiểu |
ngang, xi lanh đơn, tác động kép |
Dịch chuyển tối đa (Với động cơ điện) |
77 L / phút |
Dịch chuyển tối đa (Với động cơ diesel) |
95 L / phút |
Sức ép tối đa |
1,2 Mpa |
Áp lực vận hành |
0,7 Mpa |
Đường kính của lớp lót |
80 mm |
Hành trình của piston |
100 mm |
5. Bơm dầu thủy lực
thể loại |
Bơm bánh răng |
Kiểu |
YBC-12/80 |
Áp lực đánh giá |
8 Mpa |
lưu lượng |
8 ml / r |
Tốc độ định mức |
1500 vòng / phút |
6. Bộ nguồn
Loại động cơ diesel |
ZS1100 |
Công suất định mức của động cơ diesel |
10,3KW |
Tốc độ quay định mức của động cơ diesel |
2000 vòng / phút |
Loại động cơ điện |
Y132M-4 |
Công suất định mức của động cơ điện |
7,5KW |
Tốc độ quay định mức của động cơ điện |
1440 vòng / phút |
