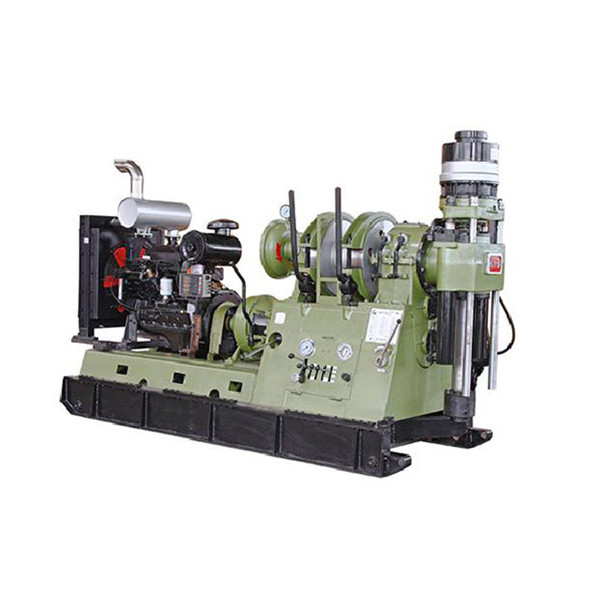

Máy khoan lõi thủy lực mạnh mẽ XY-5A cho các dự án khoan

Thông tin cơ bản
Hàng hiệu: SINOVO
Số mô hình: XY-5A
Thông tin chi tiết
Làm nổi bật:

Máy khoan lõi thủy lực mạnh mẽ

,

Các dự án khoan máy khoan lõi thủy lực

,

XY-5A máy khoan lõi


Mô tả sản phẩm

XY-5A khoan khoan cốt lõi có thể được sử dụng để khoan lỗ nghiêng và thẳng. Nó có những lợi thế của cấu trúc đơn giản và nhỏ gọn, bố trí hợp lý, trọng lượng vừa phải, dễ tháo rời,và phạm vi tốc độ rộng. Bàn khoan được trang bị phanh nước, có sức nâng lớn và dễ vận hành khi nâng phanh ở vị trí thấp.

Đặc điểm kỹ thuật
(1) Máy khoan có một số lượng lớn các cấp tốc độ (8 cấp) và một phạm vi tốc độ hợp lý, với mô-men xoắn cao ở tốc độ thấp.với một loạt các ứng dụng, phù hợp với khoan lõi kim cương đường kính nhỏ, cũng như đáp ứng các yêu cầu của khoan lõi hợp kim cứng đường kính lớn và một số khoan kỹ thuật.
(2) Máy khoan nhẹ và có khả năng tháo rời tốt. Nó có thể được phân hủy thành mười một thành phần, làm cho nó dễ dàng di chuyển và phù hợp với các hoạt động trong vùng núi.
(3) Nó được xây dựng đơn giản, bố trí hợp lý và dễ bảo trì, bảo trì và sửa chữa.
(4) Máy khoan có hai tốc độ ngược để xử lý tai nạn thuận tiện.
(5) Trung tâm trọng lực của giàn khoan thấp, cố định vững chắc, và phương tiện di chuyển ổn định.
(6) Các thiết bị hoàn chỉnh và thuận tiện để quan sát các thông số khoan khác nhau.
(7) Máy cầm hoạt động tập trung, dễ sử dụng, đơn giản và linh hoạt.
(8) Máy bơm bùn được điều khiển độc lập, với cấu hình năng lượng linh hoạt và bố trí sân bay.
(9) Theo nhu cầu của người sử dụng, các slide tròn có thể được cấu hình để nắm chặt trực tiếp thanh khoan dây để khoan, loại bỏ nhu cầu về các thanh khoan hoạt động.
(10) Hệ thống thủy lực được trang bị một máy bơm dầu hoạt động bằng tay. Khi máy điện không thể hoạt động, máy bơm dầu hoạt động bằng tay vẫn có thể được sử dụng để cung cấp dầu áp suất cho xi lanh dầu cấp,nhấc ra
công cụ khoan trong lỗ, và tránh tai nạn khoan.
(11) Máy kéo được trang bị phanh nước để đảm bảo khoan mượt mà và an toàn trong quá trình khoan lỗ sâu.
1Các thông số cơ bản
Độ sâu khoan 1800m ((Φ42mm ống khoan)
800m ((Φ73mm ống khoan)
1800m ((BQ ống khoan)
1500m ((NQ ống khoan)
góc xoay trục dọc 0°360°
Kích thước bên ngoài (chiều dài × rộng × cao) 3500×1300×2175mm ((Hội bộ động cơ điện)
3700×1300×2175mm ((Lắp ráp động cơ diesel)
Trọng lượng của giàn khoan (không bao gồm công suất) 3420kg
2. Rotator (khi được trang bị một máy 55kW, 1480r/min)
Tốc độ trục dọc Tiến lên tốc độ thấp 98;166;253;340r/min
Tiến lên tốc độ cao 359; 574; 876; 1244r/min
Quay lại ở tốc độ thấp 69r/min
Quay lại tốc độ cao 238r/min
Di chuyển trục dọc 600mm
Lực nâng tối đa của trục dọc 138.5kN
Năng lực cho ăn 93kN
Động lực quay tối đa của trục dọc 5361N·m
Chiều kính lỗ trục của trục dọc 92mm
3. Winch (khi được trang bị máy 55kW, 1480r/min)
Khả năng nâng cao nhất của dây thừng đơn (mảng đầu tiên) 60kN
Chiều kính dây thừng 18.5mm
Khả năng trống Khả năng dây thừng 120m
4Thiết bị di chuyển xe
Chuyển động nhịp xe xi lanh dầu 600mm
5Hệ thống thủy lực
Áp suất làm việc thiết lập hệ thống 8MPa
Động lượng bơm dầu bánh xe 20+16ml/r
6- Sức mạnh của giàn khoan
mô hình Động cơ Y2-250M-4 YC6B135Z-D20 Động cơ diesel
sức mạnh 55kW 84kW
tốc độ 1480r/min 1500r/min
