| Hàng hiệu: | SINOVO |
|---|---|
| Số mô hình: | XY-6A |
| Làm nổi bật: | Máy khoan lõi mạnh mẽ,Các dự án khoan,Thiết bị khoan lõi XY-6A |
||
|---|---|---|---|
Bảng giới thiệu sản phẩm

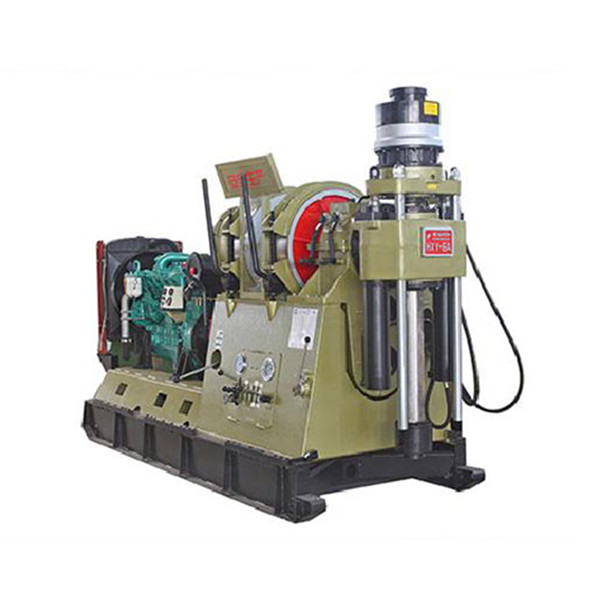

XY-6A giàn khoan là một sản phẩm cải tiến của XY-6 giàn khoan.cải tiến đáng kể đã được thực hiện cho các rotator, hộp số, ly hợp và khung. Các thanh hướng dẫn kép đã được thêm vào và tỷ lệ bánh răng của hộp số đã được điều chỉnh lại.và các động cơ trước và sau của động cơ chính đã được tăng từ ban đầu 460mm đến 600mm.
XY-6A khoan khoan cốt lõi có thể được sử dụng để khoan lỗ nghiêng và thẳng. Nó có những lợi thế của cấu trúc đơn giản và nhỏ gọn, bố trí hợp lý, trọng lượng vừa phải, dễ tháo rời,và phạm vi tốc độ rộng. Bàn khoan được trang bị phanh nước, có sức nâng lớn và dễ vận hành khi nâng phanh ở vị trí thấp.
Đặc điểm kỹ thuật
1Các giàn khoan có một số lượng lớn các cấp độ tốc độ (8 cấp độ) và một phạm vi tốc độ hợp lý, với mô-men xoắn tốc độ thấp cao.với một loạt các ứng dụng, phù hợp với khoan lõi kim cương đường kính nhỏ, cũng như đáp ứng các yêu cầu của khoan lõi hợp kim cứng đường kính lớn và một số khoan kỹ thuật.
2Các giàn khoan là nhẹ và có khả năng tháo rời tốt. Nó có thể được phân hủy thành mười một thành phần, làm cho nó dễ dàng di chuyển và phù hợp với hoạt động trong vùng núi.
3Cấu trúc đơn giản, bố trí hợp lý, và nó dễ bảo trì, bảo trì và sửa chữa.
4. Bàn khoan có hai tốc độ ngược để xử lý tai nạn thuận tiện.
5Trung tâm trọng lực của giàn khoan thấp, cố định vững chắc, và phương tiện di chuyển ổn định. Nó có sự ổn định tốt trong khoan tốc độ cao.
6Các dụng cụ hoàn chỉnh và thuận tiện để quan sát các thông số khoan khác nhau.
7. Máy cầm hoạt động tập trung, dễ vận hành, đơn giản và linh hoạt.
8Máy bơm bùn được điều khiển độc lập, với cấu hình năng lượng linh hoạt và bố trí sân bay.
9Theo nhu cầu của người sử dụng, trượt tròn có thể được cấu hình để nắm chặt trực tiếp thanh khoan dây để khoan, loại bỏ nhu cầu về các thanh khoan hoạt động.
10. Hệ thống thủy lực được trang bị một máy bơm dầu hoạt động bằng tay. Khi máy điện không thể hoạt động, máy bơm dầu hoạt động bằng tay vẫn có thể được sử dụng để cung cấp dầu áp suất cho xi lanh dầu cấp,nâng các công cụ khoan trong lỗ, và tránh tai nạn khoan.
11. Máy kéo được trang bị phanh nước để đảm bảo khoan mượt mà và an toàn trong quá trình khoan lỗ sâu.
| 1Các thông số cơ bản | |||
| Độ sâu khoan | 1600m ((Φ60mm ống khoan) | ||
| 1100m ((Φ73mm ống khoan) | |||
| 2200m ((NQ ống khoan) | |||
| 1600m ((HQ ống khoan) | |||
| góc xoay trục dọc | 0°360° | ||
| Kích thước bên ngoài (chiều dài × rộng × cao) | 3548×1300×2305mm (Đồng với động cơ điện) | ||
| 3786×1300×2305mm ((Đồng với động cơ diesel) | |||
| Trọng lượng của giàn khoan (không bao gồm công suất) | 4180kg | ||
| 2. Rotator (khi được trang bị máy 75kW, 1480r/min) | |||
| Tốc độ trục dọc | Tiến lên tốc độ thấp | 96;162;247;266r/min | |
| Tiến lên tốc độ cao | 352; 448; 685; 974r/min | ||
| Quay lại ở tốc độ thấp | 67r/min | ||
| Quay lại tốc độ cao | 187r/min | ||
| Di chuyển trục dọc | 720mm | ||
| Lực nâng tối đa của trục dọc | 200kN | ||
| Năng lực cho ăn | 150kN | ||
| Động lực quay tối đa của trục dọc | 7800N·m | ||
| Chiều kính lỗ trục của trục dọc | 92mm | ||
| 3. Winch (khi được trang bị máy 75kW, 1480r/min) | |||
| Khả năng nâng cao nhất của dây thừng đơn (mảng đầu tiên) | 85kN | ||
| Chiều kính dây thừng | 21.5mm | ||
| Khả năng trống Khả năng dây thừng | 160m | ||
| 4Thiết bị di chuyển xe | |||
| Chuyển động nhịp xe xi lanh dầu | 600mm | ||
| 5Hệ thống thủy lực | |||
| Áp suất làm việc thiết lập hệ thống | 8MPa | ||
| Động lượng bơm dầu bánh xe | 25+20ml/r | ||
| 6- Sức mạnh của giàn khoan | |||
| mô hình | Y2-280S-4động cơ điện | Động cơ diesel YC6B135Z-D20 | |
| sức mạnh | 75kW | 84kW | |
| tốc độ | 1480r/min | 1500r/min | |
