| Hàng hiệu: | SINOVO |
|---|---|
| Số mô hình: | XY-200 |
| Làm nổi bật: | Đồ khoan lõi XY-200,Máy khoan lõi hiệu suất cao hơn,Khám phá thiết bị khoan lõi đa năng |
||
|---|---|---|---|

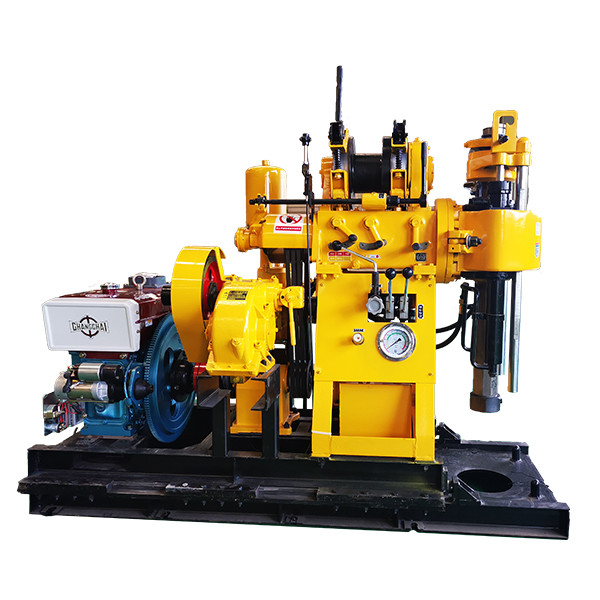

XY-200 series core drilling rig là một thiết bị cắt giảm loại nhẹ với mô-men xoắn lớn và cung cấp bằng áp suất dầu,được phát triển trên cơ sở của XY-1B,và cũng có chức năng quay ngược của bánh răng.Người sử dụng có thể chọn máy bằng cách xem xét liệu máy đào có trang bị máy bơm bùn hay được gắn trên trượt.
1.Phạm vi ứng dụng
(1) Đường sắt, nước & Điện, giao thông vận tải, cầu, nền đập và các tòa nhà khác cho kỹ thuật thăm dò địa chất
(2) Khảo sát hạt nhân địa chất, Khảo sát vật lý.
(3) khoan cho lỗ giọt nhỏ và lỗ nổ.
(4) Khai thác giếng nhỏ.
2Các đặc điểm chính
(1) Nạp dầu áp suất,cải thiện hiệu quả đào,giảm cường độ lao động.
(2) Máy có cấu trúc kẹp quả bóng trên cùng và thanh kelly hình sáu góc, có thể nhận ra kiểm tra liên tục. Hiệu quả làm việc cao, hoạt động dễ dàng, an toàn và đáng tin cậy.
(3) Được trang bị một máy đo áp suất ở đáy lỗ, thuận tiện để biết tình hình trong lỗ.
(4) Các tay cầm tập trung,cỗ máy dễ vận hành.
(5)Cấu trúc giàn khoan là nhỏ gọn,thể tích nhỏ,trọng lượng nhẹ,dễ tháo rời và di chuyển nó phù hợp để làm việc trên vùng đồng bằng và núi
(6) Spindle là cấu trúc tám bên, mở rộng đường kính của spindle, có thể đi vào thanh Kelly với đường kính lớn và phù hợp để truyền với mô-men xoắn lớn.
(7)Động cơ diesel sử dụng khởi động điện.
| 3Các thông số cơ bản | ||
| Đơn vị | XY-200 | |
| Độ sâu khoan | m | 200 |
| Chiều kính khoan | mm | 75 |
| Cây khoan hoạt động | mm | 53X59X4200 |
| Chiều kính thanh khoan | mm | 50 |
| góc khoan | 0 | 90-75 |
| Kích thước tổng thể ((L*W*H) | mm | 1750x850x1300 |
| Trọng lượng thiết bị (không bao gồm công suất) | kg | 550 |
| Động động | mm | 350 |
| Khoảng cách với lỗ | mm | 300 |
| Tốc độ xoay của vị trí dọc (4) | r/min | 66,180,350,820 |
| Động trục trục | mm | 450 |
| Tốc độ di chuyển lên cao nhất của trục trục không tải |
m/s | 0.05 |
| Tốc độ chuyển động tối đa của trục trục không tải |
m/s | 0.067 |
| Sức mạnh cấp vào trục tối đa | CN | 15 |
| Khả năng nâng trục tối đa | CN | 25 |
| Động lực đầu ra tối đa của trục trục | KN.m | 1.8 |
| Chiều kính phanh | mm | 278 |
| Chiều rộng của rào cản | mm | 50 |
| Máy kéo | ||
| Khả năng nâng cao nhất (một sợi dây thừng) | CN | 25 |
| Vận động tuyến tính chu vi cuộn (mảng thứ hai) | m/s | 0.17,0.35,0.75,1.5 |
| Tốc độ xoay của trống | r/min | 20,40,90,180 |
| Chiều kính xoay của trống | mm | 140 |
| Chiều kính dây thừng | mm | 9.3 |
| Chiều dài dây thừng | m | 40 |
| Máy bơm dầu | ||
| Mô hình | YBC-12/125 | |
| Áp suất danh nghĩa | Mpa | 12.5 |
| Dòng chảy | ml/r | 8 |
| Tốc độ danh nghĩa | r/min | 800-2500 |
| Loại | Hình ngang một xi lanh hoạt động đôi | |
| Độ di chuyển tối đa (động cơ điện) | L/min | 95(77) |
| Áp suất hoạt động tối đa | Mpa | 1.2 |
| Áp suất hoạt động định lượng | Mpa | 0.7 |
| Chiều kính của lớp lót | mm | 80 |
| Động lực của piston | mm | 100 |
| Động cơ điện | ||
| Mô hình động cơ diesel | ZS1115 | |
| Sức mạnh định số | KW | 16.2 |
| Tốc độ định số | r/min | 2200 |
| Mô hình động cơ | Y160-4 | |
| Sức mạnh định số | KW | 11 |
| Tốc độ định số | r/min | 1460 |
