| Hàng hiệu: | SINOVO |
|---|---|
| Tài liệu: | TR10 Rotary Drilling Rig 20....5.pdf |

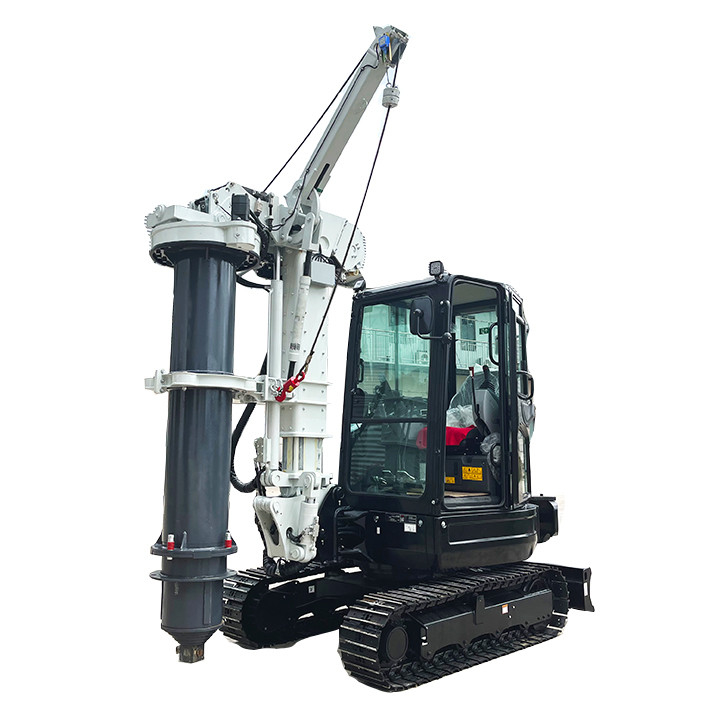

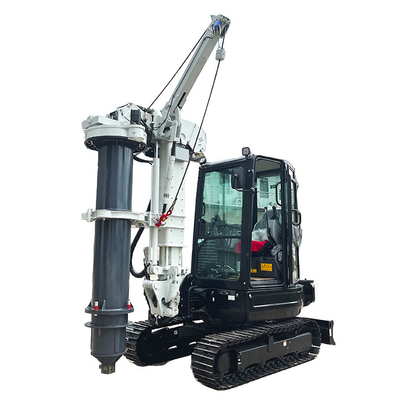

| Làm nổi bật: | TR10 Máy khoan xoay |
||
|---|---|---|---|
| Model | TR10 |
| Kích thước Kelly Bar | |
| Đường kính tối đa của lỗ khoan | 800mm |
| Độ sâu tối đa | 12m |
| Đường kính tối thiểu của lỗ khoan | 400mm |
| Đường kính | Ø377mm |
| Khung gầm | |
| Loại khung gầm | Sany (trọng lượng cơ bản 3.5T) |
| Động cơ | Yanmar 3TNV88 |
| Công suất định mức / vòng/phút | 20.4KW / @2000rpm |
| Dung tích bình nhiên liệu | 50L |
| Độ ồn bên trong cabin | 69(dB) |
| Mức ồn | 98(dB) |
| Hệ thống thủy lực | |
| Lưu lượng bơm chính | 88L/phút |
| Áp suất làm việc của hệ thống thủy lực | 280bar |
| Áp suất tối đa của hệ thống thủy lực | 315bar |
| Dung tích bình dầu thủy lực | 40L |
| Toàn bộ máy | |
| Toàn bộ | 1680mm |
| Chiều dài máy | 3516mm |
| Chiều cao vận chuyển | 2736mm |
| Chiều dài xích | 2155mm |
| Chiều rộng bản xích | 300mm |
| Tổng trọng lượng (không bao gồm gầu) | 6T |
| Tốc độ di chuyển | 4.4Km/h |
| Lực kéo | 36.8kN |
| Đầu quay | Động cơ kép |
| Mô-men xoắn cực đại | 10kNm |
| Tốc độ quay tối đa | 26 vòng/phút |
| Tốc độ quay | 48 vòng/phút |
| Tời chính | |
| Lực kéo của lớp thứ 1 | 20kN |
| Tốc độ nâng và hạ tối đa | 40m/phút |
| Đường kính cáp | 12mm |
| Tời phụ | |
| Lực kéo của lớp thứ 1 | 10kN |
| Tốc độ nâng và hạ tối đa | 40m/phút |
| Đường kính cáp | 12mm |
| Xy lanh lệch | Xy lanh lệch |
| Sức căng | 60kN |
| Lực đẩy | 50kN |
| Hành trình | Lệch phải 550mm Lệch trái 800mm |
| Mở rộng cột | Xy lanh ống lồng cột hai đoạn |
| Lực nạp | 30KN |
| Lực kéo lên | 35KN |
| Góc xoay của cột | Trước 4°Sau 2° Góc trái và phải 5° |
| Hành trình | 1100mm |
| Khoảng không gian siêu thấp | Khoảng không gian siêu thấp |
| Chiều cao làm việc tối đa | 3950mm |
| Chiều cao làm việc tối thiểu | 3500mm |
| Lưu ý: Các thay đổi về công nghệ sản phẩm có thể thay đổi mà không cần báo trước | |
