| Hàng hiệu: | SINOVO |
|---|---|

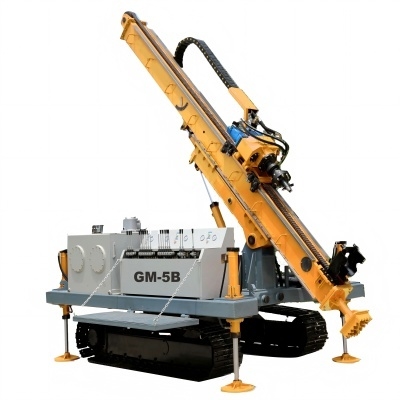

| Model Number: | GM-5B |
Tôi.Ứng dụng
1. hỗ trợ nền tảng sâu của thành phố, hỗ trợ tường móng đất, hỗ trợ đường sắt và đường cao tốc.
2. thanh neo chống nổi, tường liên tục dưới lòng đất mỏng, và tường chống rò rỉ trong điều trị nền tảng.
3. Ống lắp ghép và nước dừng ghép trong kỹ thuật đường hầm.
4Xây dựng lỗ phun đá và đất cho đường cao tốc, mỏ, đập thủy điện, v.v.
5. Củng cố nền tảng, ngăn chặn nước và cắm. kỹ thuật, xử lý nền tảng mềm và kiểm soát thảm họa địa chất cho các tòa nhà công nghiệp và dân dụng khác nhau như đường sắt, đường cao tốc,cây cầu, đường và nền đập.
6. Xây dựng kỹ thuật khoan neo, khoan thẳng đứng xuống lỗ, khoan vỏ và khoan trục vỏ composite.
7Nó có thể được sử dụng cho ống duy nhất và ống kép xây dựng kỹ thuật rotary grouting chung.
Tôi...Tôi...Các đặc điểm chính
1Nó áp dụng truyền đầu quay thủy lực đầy đủ, thay đổi tốc độ không bước, hiệu quả khoan cao và cường độ lao động thấp.
2Hệ thống thủy lực của giàn khoan ổn định, đáng tin cậy và có tuổi thọ lâu dài.
3Đầu quay áp dụng chế độ thay đổi tốc độ thủy lực và được trang bị bánh răng cao và thấp để đáp ứng các yêu cầu của các hình thành khác nhau và các quy trình khoan khác nhau.
4Các giàn khoan có chức năng của crawler tự di chuyển, và các thiết bị là dễ dàng và nhanh chóng để di chuyển.
5. Quá trình xoay khung sử dụng vòng bi xoay đường kính lớn. Khi cần thiết, vị trí lỗ có thể dễ dàng xoay sang bên của crawler để làm việc bằng tay.
6Cấu trúc nhỏ gọn, hoạt động tập trung, thuận tiện và an toàn.
7Cột có thể được thiên văn về phía trước và phía sau để đáp ứng nhu cầu xây dựng neo.
8Các cấu hình tiêu chuẩn áp dụng một kẹp duy nhất tại miệng lỗ và được trang bị một công cụ xích đặc biệt.Một kẹp đôi cũng có thể được chọn để giảm cường độ lao động và thời gian hoạt động của tải và dỡ các thanh khoan.
III. Phạm vi xây dựng của giàn khoan:
1Nó phù hợp với khoan tốc độ cao và loại bỏ bùn bùn trong đất, cát và các cấu trúc khác; khoan ba cánh và khoan một hình dạng để khoan.
2Nó phù hợp với khoan búa trên không khí xuống lỗ và loại bỏ rác trên không khí trong đá và các lớp bị gãy.
3Ứng dụng phù hợp cho khoan đáy bằng búa thủy lực và loại bỏ bùn bùn trong các lớp vỡ, lớp cát và sỏi và các lớp khác có hàm lượng nước cao.
4. khoan ống khoan và khoan vỏ tổng hợp.
5Một ống, ống kép, ống ba ống xịt xoay, xịt xoay, xịt cố định và các quy trình xịt xoay khác có thể được thực hiện (đối với khách hàng tùy chọn).
6Nó có thể được sử dụng như là một bộ thiết bị hoàn chỉnh với máy bơm nén áp suất cao của Xitan Equipment Company, máy trộn bùn, phun quay, phun swingmáy khoan ba cánh, khoan thẳng, khoan tổng hợp.
7Nó có thể được kết nối liền mạch với các công cụ khoan trong nước và nước ngoài thông qua máy giảm.
Tôi...VCác thông số kỹ thuật chính
| Max. mô-men xoắn | 8000 N.m |
| Tốc độ | 0-140 r/min |
| Max. động cơ của đầu quay | 3400 mm |
| Max. lực nâng của đầu quay | 60 kN |
| Áp suất tối đa cho phép của đầu quay | 30 kN |
| Chiều kính thanh khoan | F50mm,F73mm,F89mm |
| góc khoan | 0° ≈ 90° |
| Tốc độ nâng đầu xoay / áp suất | Tốc độ điều chỉnh phun 0 ¢ 0,75/1,5m/min |
| Đầu quay nâng nhanh | 0 ¥13.3 / 0 ¥26.2 m/min |
| Sức mạnh động cơ | 55+11 kW |
| Thêm cột | 900 mm |
| Khả năng leo núi | 20° |
| Tốc độ di chuyển | 1.5 km/h |
| Kích thước tổng thể | (Làm việc) 3260 * 2200 * 5500mm |
| (Dẫn hàng) 5000*2200*2300mm | |
| Tổng trọng lượng | 6500 kg |
